Definition
Der Begriff "Gozintograph" kommt von "goes into" (geht ein). Mathematisch handelt es sich dabei um einen sogenannten gerichteten Graphen, der angibt, welche Rohstoffe, Teile, Baugruppen und Zwischenprodukte mit welchen Mengen in Produkte in einem mehrstufigen Fertigungsprozess eingehen.
Die
- meist als Kreis dargestellten Knoten spiegeln die Rohstoffe, Teile usw. wider (kodiert z. B. mit T1 im Kreis für Teil 1, T2 für Teil 2, B1 für Baugruppe 1, P1 für (End-)Produkt 1 usw.),
- Kanten / Linien stellen die entsprechenden Mengen dar (die Mengen werden auf der Kante als Zahl notiert, z. B. 4 (Stück)).
Der Gozintograph zeigt den Weg von den Rohstoffen und Einzelteilen über die Zwischenprodukte bis hin zum Endprodukt und man kann daraus ableiten, wieviele Teile, Baugruppen usw. für z. B. die Herstellung von 100 Stück von Produkt 1 auf den einzelnen Produktionsstufen benötigt werden.
Alternative Begriffe: Gozinto-Graph.
Beispiel

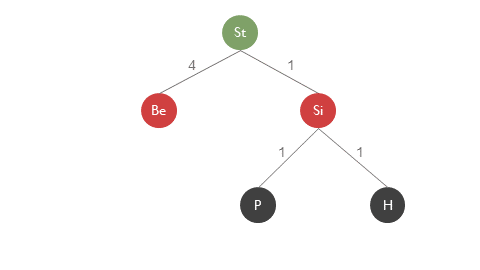

Das ist ein sehr einfacher Gozintograph mit nur drei Stufen:
Das Produkt ist ein Stuhl (St). Er besteht aus 4 Beinen (Be) und einer Sitzfläche (Si). Die Sitzfläche wiederum besteht aus einem Polster (P) und einer Holzplatte (H). In Wirklichkeit geht das natürlich weiter.
Man kann nun zum einen ausgehend vom Produkt sehen, dass für 20 Stühle 20 Polster benötigt werden; zum anderen kann man die Gozintographen aller Produkte eines Unternehmens dahingehend aggregieren, dass ersichtlich wird, wieviele Polster insgesamt für die geplanten Produktionsmengen aller Produkte z. B. in einem Monat benötigt werden.
Bei Produkten, die wie Computer oder Autos aus Hunderten oder Tausenden von Teilen bestehen, würde der Gozintograph schnell unübersichtlich.
Eine Software kann mit dieser Grafik auch nichts direkt anfangen, aber die Daten können in Matrizen überführt werden, mit denen dann gut gerechnet und die Bedarfe an Bauteilen und Materialien schnell ermittelt werden können.
Das Bild ist also eher ein Hilfsmittel, z. B. bei der Entwicklung eines neuen Produkts oder generell als eine für Menschen leichter (verglichen mit Matrizen) zu erfassende Visualisierung.
Fazit
- Der Gozintograph (von „goes into") ist ein gerichteter Graph: Knoten = Rohstoffe/Teile/Baugruppen/Endprodukte, Kanten = eingehende Mengen je Einheit.
- Er visualisiert mehrstufige Fertigungsprozesse und zeigt, wie viele Vorprodukte für eine bestimmte Stückzahl des Endprodukts benötigt werden.
- Vorteil: für Menschen leichter zu erfassen als Matrizen; Grundlage für die Bedarfsermittlung in der Produktionsplanung (Stücklistenauflösung).
- Bei komplexen Produkten (viele Teile) wird der Graph unübersichtlich → dann sind Matrizen effizienter für die rechnerische Verarbeitung.
Selbsttest: Gozintograph
Aufgabe: Bedarfsermittlung aus einem Gozintographen
Ein Gozintograph beschreibt folgende Produktstruktur:
- Produkt P besteht aus 2 Baugruppen B und 3 Einzelteilen E (direkt).
- Jede Baugruppe B besteht ihrerseits aus 4 Einzelteilen E.
E = Einzelteil | B = Baugruppe | P = Produkt (Endprodukt)
a) Wie viele Baugruppen B werden für 50 Stück von P benötigt?
b) Wie viele Einzelteile E werden direkt (ohne Baugruppe) für 50 Stück von P benötigt?
c) Wie viele Einzelteile E werden über die Baugruppen B benötigt?
d) Wie hoch ist der gesamte Bedarf an Einzelteilen E?
a) Bedarf an Baugruppe B:
50 Stück P × 2 B/P = 100 Stück B
b) Direkter Bedarf an E:
50 Stück P × 3 E/P = 150 Stück E
c) Sekundärbedarf an E über B:
100 Stück B × 4 E/B = 400 Stück E
d) Gesamtbedarf an E:
150 + 400 = 550 Stück E
