Gantt-Diagramm

Gantt-Diagramm Definition

Das Gantt-Diagramm ist ein Balkenplan, in dem etwa Fertigungsaufträge mit ihren Maschinenbelegungen terminiert werden.

Alternative Begriffe: Gantt-Chart, Ganttdiagramm.

Beispiele

Beispiel 1

Es gibt 2 Fertigungsaufträge A und B:

A benötigt 20 Minuten auf Maschine 1 und 40 Minuten auf Maschine 2.

B benötigt 10 Minuten auf Maschine 1 und 20 Minuten auf Maschine 2.

In einem Gantt-Diagramm werden dann waagrecht die Minuten für die Fertigungsaufträge und senkrecht die beiden Maschinen abgetragen (in 2 "Zeilen").

Bei der Maschine 1 würde man dann für den Fertigungsauftrag A einen 20 Einheiten (zum Beispiel Kästchen) langen Balken eintragen, anschließend einen 10 Einheiten langen Balken für Auftrag B.

Analog würde man darüber die Belegung für Maschine 2 eintragen: Auftrag B mit einem 20 Einheiten langen Balken, anschließend einen 40 Einheiten langen Balken für Auftrag A.

Gantt-Diagramm
Gantt-Diagramm: zeigt die Auftragsfolge

Beispiel 2

Im obigen Beispiel sind wir davon ausgegangen, dass die Reihenfolge, in der die beiden Aufträge die beiden Maschinen durchlaufen, egal ist (deshalb konnte der Auftrag B erst auf Maschine 2 bearbeitet werden, dann auf Maschine 1).

Nun nehmen wir an, dass es eine feste Bearbeitungsreihenfolge für beide Aufträge gibt (das ist auch realistischer): erst Maschine 1, dann Maschine 2.

Das Gantt-Diagramm könnte dann so aussehen:

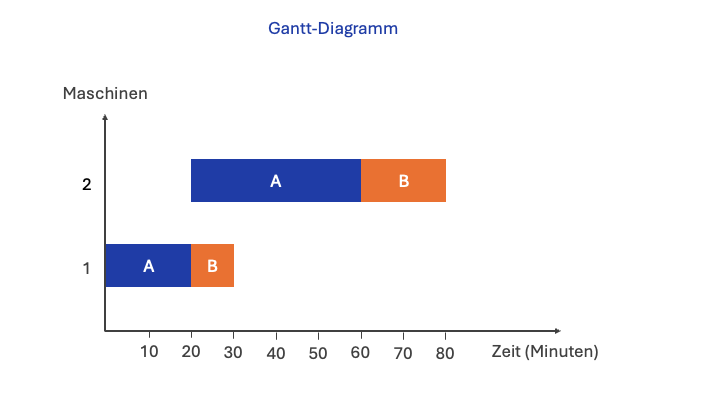

Gantt-Diagramm
Gantt-Diagramm: zeigt die Auftragsfolge, wenn die Reihenfolge vorgegeben ist

Hier hat Maschine 2 am Anfang Leerlauf, zudem muss B warten, bis es auf Maschine 2 starten kann.

Beispiel 3

Das wird besser, wenn man Auftrag B auf Maschine 1 beginnen lässt:

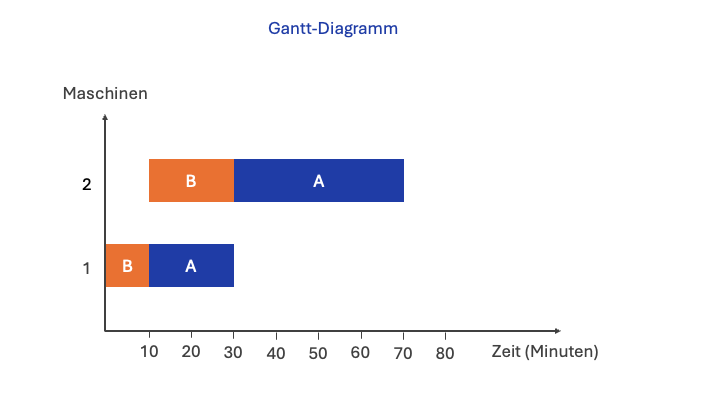

Gantt-Diagramm
Gantt-Diagramm: zeigt die Auftragsfolge, die besser als in Beispiel 2 ist (weniger Leer- bzw. Wartezeiten)

Andere Anwendungen

Es muss sich nicht um Maschinen und Minuten handeln; Gantt-Diagramme werden auch im Projektmanagement eingesetzt, statt Maschinenbelegungen hat man dann Projektschritte und statt Stunden eher Tage oder Wochen.
