Balkendiagramm

Balkendiagramm Definition

Das Balkendiagramm ist vor allem für nominalskalierte Merkmale (also zum Beispiel das Merkmal Haarfarbe mit Kategorien wie blond, braun, rot, schwarz) oder ordinalskalierte Merkmale (Merkmale mit einer Rangfolge wie gut, mittel, schlecht oder 1. Platz, 2. Platz und 3. Platz) geeignet.

Die Balken können (wie in den Beispielen unten) horizontal oder vertikal (dann eher als Säulendiagramm oder – bei sehr dünnen Säulen – als Stabdiagramm bezeichnet) angeordnet werden.

Die Balken bzw. Säulen spiegeln durch ihre Länge bzw. Höhe die absoluten oder relativen Häufigkeiten wider; die Breite der Balken bzw. Säulen hat keine Bedeutung.

Beispiel

Balken- und Säulendiagramm Beispiel

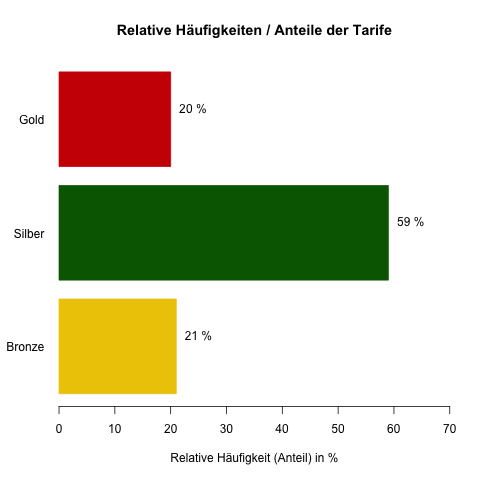

Für die Daten aus dem Beispiel zu der absoluten und relativen Häufigkeit (21 % der Kunden hatten sich für Bronze, 59 % für Silber und 20 % für Gold entschieden) sieht das Balkendiagramm so aus:

Balkendiagramm

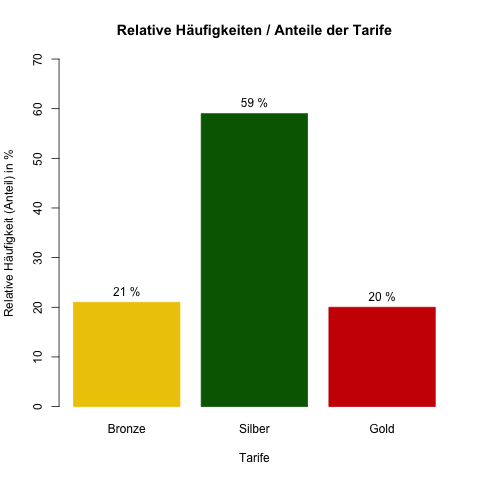

Und das Säulendiagramm so:

Säulendiagramm

Beschriftung

Im Diagramm sollten sowohl die Merkmalsausprägungen als auch die Werte angegeben werden, also beispielsweise oben „Bronze“ und „21 %“ (letzteres ist nicht immer der Fall, da man die Länge bzw. Höhe der Balken auch einigermaßen ablesen oder zumindest abschätzen kann; diese Arbeit kann man dem Betrachter aber ersparen und zudem die Genauigkeit der Angabe erhöhen).

Alternative

Alternativ könnte man die relativen Häufigkeiten auch in einem Kreisdiagramm mit im Beispiel drei Sektoren darstellen; aber im Balken-/Säulendiagramm lässt sich die innere Ordnung bzw. Reihenfolge (Bronze – Silber – Gold) direkt und offensichtlich abbilden.

Gruppiertes Balkendiagramm / Säulendiagramm

Ein gruppiertes Balkendiagramm / Säulendiagramm stellt Merkmalsausprägungen wie Bronze, Silber, Gold für zum Beispiel zwei Gruppen dar, beispielsweise Geschäfts- und Privatkunden, jeweils nebeneinander und meist unterschiedlich eingefärbt: zum Beispiel einen Balken für die "Privatkunden Gold" und daneben einen Balken für die "Geschäftskunden Gold", analog für Silber und Bronze, das ergibt im Beispiel 3 Gruppen mit jeweils 2 Balken).
